PU 코팅 진동 그릇 기계 스프링 토션 진동기 자동 피더

PU 코팅 진동 컵 피더 스프링 토션 비브레이터 자동 피더

1, 설명:

"비브레이터 볼 피더"라는 용어는 다양한 응용 분야에서 부품을 공급하는 데 사용되는 장치를 의미합니다.기계적 진동 이나 원심 피난력 을 이용 하여 부품 을 이동 시키고,, 운송, 검사, 그리고 다른 작업.

진동용 컵 피더는 독특한 디자인을 가지고 있지만 컵과 기판과 같은 공통 특징을 가지고 있습니다.

피더 컵 지름:

먹이 그릇의 지름은 그 설계에 중요한 요소이며 먹이 될 부품의 길이의 10 배가 되어야 한다. 적절한 부품 방향과 먹이는 올바른 그릇 지름에 의존한다.

접시 지름이 너무 크면 부품이 점프하고 공급이 중단됩니다. 지름이 너무 작다면 드라이브 단위가 과압되고 기본 단위가 튀어나옵니다.

올바른 그릇 지름 을 선택 하는 데 는 숙련 된 엔지니어 와 제조업체의 전문 지식 이 필요 합니다.

기본 단위:

기본 단위는 피더 시스템의 구동 단위이며, 피드 할 부품의 크기, 무게, 길이 및 양에 따라 선택됩니다.
잎 스프링에 의해 지원되며, 그릇의 수직 움직임을 보장합니다. 기본 단위 아래의 전자 자석은 기계적인 진동으로 변환되는 자기 진동을 만듭니다.
사각형 기둥이 있는 기둥 단위는 더 많은 진동을 발생시키지만 둥근 기둥은 덜 진동을 일으킨다. 공통 기둥을 공유하는 여러 기둥은 피더 동작에 영향을 미치며 교차 통화를 일으킬 수 있다.

선형 피더:

선형 식기 는 식기 그릇 에서 조립 또는 다른 기계 로 부품 을 옮기고 방향 을 맞추고 있다. 진동, 컨베이어, 공기 운반, 중력 등 네 가지 종류 가 있다.
진동 직선 피더 시스템은 진동 피더와 함께 작동하여 피크 포인트로 이동하는 동안 부품 방향을 유지합니다.그들은 작은 부품에 이상적이며 특별한 컨트롤러와 확장 된 드라이브 바를 갖추고 있습니다.
컨베이어 선형 피더 시스템은 일반적으로 원심 피어 컵 피더와 결합됩니다. 그들은 높은 축적 용량을 제공하며, 높은 속도로 조용히 작동하며, 종종 효율적인 제어 시스템을 가지고 있습니다.

요약하자면, 진동 그릇 먹이기는 부분 먹이를 자동화하기 위해 진동 또는 원심력 사용. 그들은 호퍼, 먹이 그릇, 기본 장치로 구성되며 선형 먹이 시스템을 사용할 수 있습니다.이 부품 들 의 적절 한 선택 과 설계 는 효율적 인 정확 한 먹이 작업 을 위해 매우 중요하다.

2, 사양:

3번비브레이터 볼 피더가 어떻게 작동하는지:

분당 부품으로 측정 된 공급 속도는 특정 시간 내에 이동 된 부품의 수를 결정합니다. 부품 구성, 위치 요구 사항,트랙량피드 비율을 결정하려면 피드되는 부분과 관련된 몇 가지 중요한 요소를 조사해야합니다.

크기와 구성을 포함한 부품 특성은 먹이 비율에 중요한 역할을합니다.부품 생산에 사용되는 재료 또는 금속은 마모 특성과 마찰 계수를 영향을줍니다.또한, 먹이 속도에 영향을 미칩니다. 먹이 과정에서 필요한 부분의 방향 또한 필수적이며 먹이 속도에 큰 영향을 미칩니다.무게와 중력 중심은 부분의 방향과 공급 시스템의 기능에 영향을 미칩니다.전체 시스템의 특성을 이해하는 것은 기존 프로세스에 컵 피더를 원활하게 통합하는 데 중요합니다. 마지막으로 기름, 습기,또는 곰팡이가습기 또는 윤활성 부분에는 특별한 준비가 필요할 수 있지만, 건조한 부분은 더 쉽게 먹이됩니다.

식용 그릇 의 올바른 작동 은 그릇 에 있는 부분 의 적당한 양 을 유지 하는 데 의존 한다. 너무 많은 부분 이 있으면 손상을 초래할 수 있고, 너무 적은 부분 이 있으면 그 과정 이 느려질 수 있다.센서는 그릇의 부분 양을 모니터링하고 적절한 수준에 유지 보장하기 위해 사용이 작업은 피더 시스템에 레벨 제어 스위치를 탑재한 홉퍼를 탑재함으로써 이루어집니다. 스위치는 더 많은 부품이 필요할 때 감지하고 자동으로 분배합니다.주의해야 할 점은, 먹이 그릇이 비어지면, 진동의 진폭이 증가 할 수 있습니다. 과도한 진폭은 공급 속도를 줄일 수 있습니다.

막힘 및 막힘을 방지하기 위해, 공급 트랙 탐지가 구현됩니다. 센서는 전략적으로 공급 트랙의 입구 및 배열에 배치됩니다. 트랙이 너무 가득 차면,센서에서 비활성화, 잠재적인 문제가 발생하지 않도록 합니다.

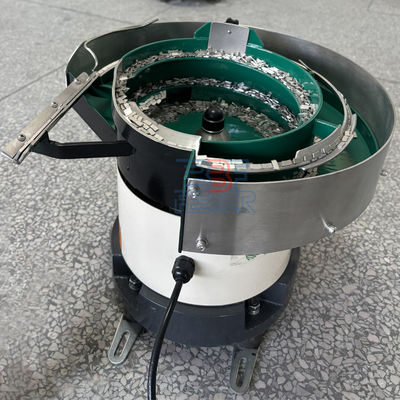

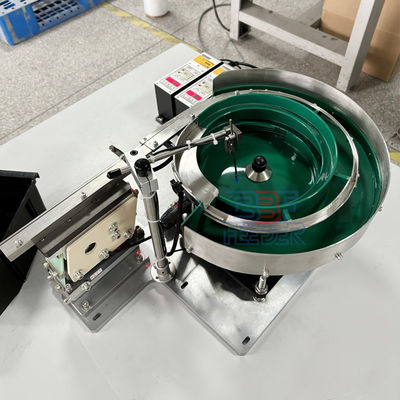

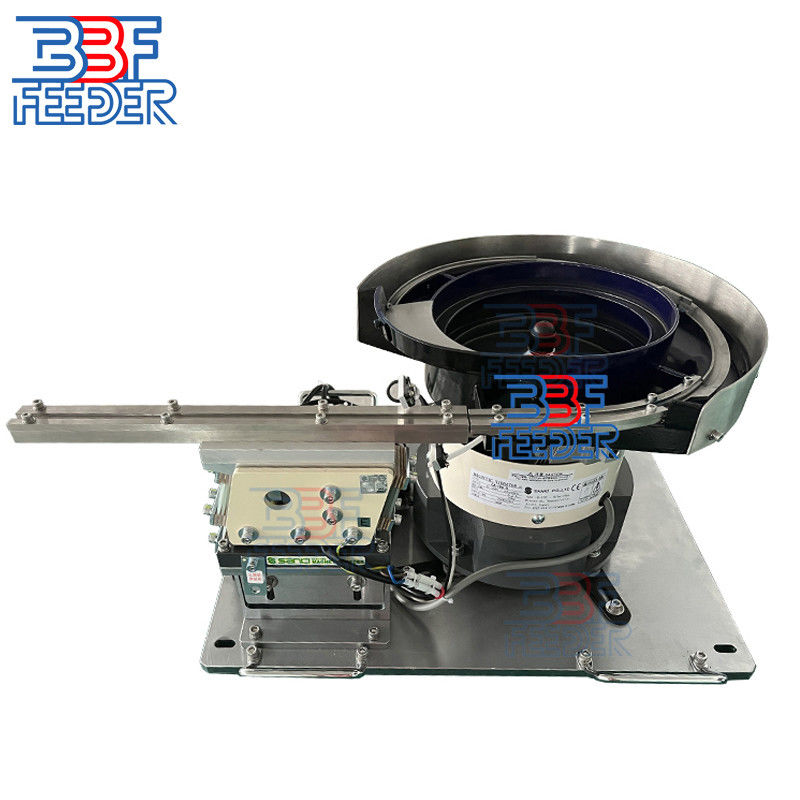

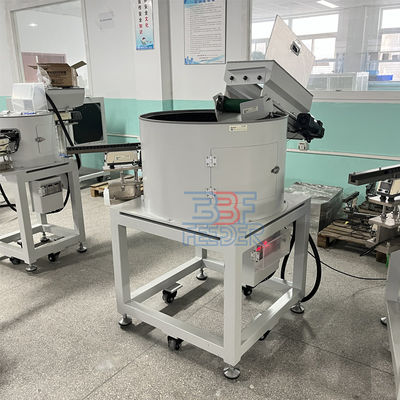

4 더 많은 사진:
