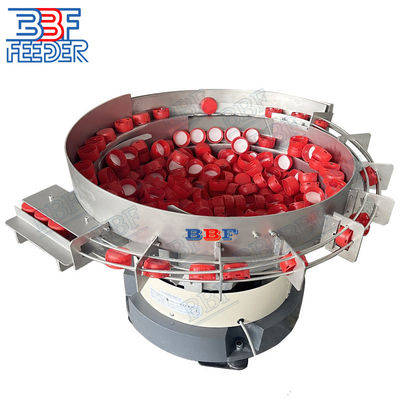

컨베이어 시스템 캡 볼 피더 크라운 뚜?? 플립 톱 캡 진동 선형 피더

컨베이어 시스템 진동 컵 피더 크라운 뚜?? 플립 톱 캡 진동 피더 선형

1, 설명:

진동 그릇 먹이기는 여러 산업 분야에서 효율적 으로 부품 을 분류 하고 방향 을 맞추기 위해 사용 되는 필수적인 부품 이다. 이 기사 는 그 설계 에 포함 된 필수 단계 와 고려사항 을 탐구 한다.

단계 1: 성분 들 을 이해 함

설계 과정에 뛰어들기 전에 진동 컵 피더의 기본 구성 요소를 파악하는 것이 중요합니다.

그릇: 스테인레스 스틸로 만들어졌으며, 그릇은 부품의 용기 역할을 하며, 가이드 및 오리엔테이션을 위해 나선형 트랙 또는 여러 트랙을 갖추고 있습니다.
드라이브 유닛: 전자기 스필과 스프링 시스템으로 구성되어 있으며, 드라이브 유닛은 부품의 움직임을 추진하는 진동을 생성합니다.
컨트롤러: 컨트롤러는 진동 주파수와 진폭을 조절하여 먹이 과정을 정확하게 제어합니다.

2단계: 부품 특성을 결정

효율적 인 진동 그릇 먹이기 를 설계 하기 위해서는 부품 특성에 대한 철저 한 고려 가 필수적 이다. 고려 해야 할 주요 측면 은 다음 과 같다.

크기와 모양: 불규칙한 모양 또는 크기의 부품은 정확한 방향성을 보장하기 위해 그릇 설계에서 특별한 고려가 필요할 수 있습니다.
재료: 각기 다른 재료는 마찰 계수가 다양하고 진동에 다르게 반응하여 그릇 내부의 부품 움직임과 정렬에 영향을 미칩니다.
무게: 부분 의 무게 는 필요 한 진동 의 강도를 결정 한다. 무거운 부분 은 더 강력 한 움직임 이 필요 하며, 가벼운 부분 은 더 부드러운 움직임 이 필요 하다.

단계 3: 그릇 기하학을 선택

그릇 기하학은 설계 과정에서 중요한 역할을 합니다. 고려해야 할 중요한 요소는 다음과 같습니다.

그릇 모양 및 크기: 최적의 성능은 공급되는 부분과 일치하는 적절한 그릇 모양과 크기를 선택하여 원활하고 일관된 흐름을 보장해야합니다.비효율적인 먹이 또는 햄을 피하기 위해 부분 크기에 비해 그릇의 크기를 고려.
트랙 구성: 원하는 방향과 먹이 속도에 따라 그릇 내의 트랙의 수와 배열을 결정합니다.
기울기 각: 그릇의 기울기의 각은 부품 움직임에 영향을 미칩니다. 더 빠른 공급 속도를 달성하기 위해 더 험한 기울기가 필요할 수 있습니다.
트랙 너비와 깊이: 꽉 막히거나 막히는 것을 방지하면서 부품 크기를 수용 할 수있는 차원을 선택하십시오.

진동용 그릇 공급기 를 설계 하는 것 은 그 부품, 부품 특성, 그릇 기하학 을 신중 하게 고려 해야 한다. 이 기사 에서 설명 한 단계 를 따라,후속 처리 또는 조립을 위해 부분을 분류하고 정렬하는 효과적이고 효율적인 피더를 보장 할 수 있습니다..

2, 사양:

3번효율적인 진동 컵 피더 설계:

진동 그릇 먹이기는 다양한 산업의 부품의 분류 및 방향에 필수적입니다. 이 기사에서는 이러한 먹이기를 설계하는 주요 단계를 설명합니다.각 단계에서 중요한 고려 사항을 강조합니다..

단계 1: 구성 요소 이해

시작 하기 위해서는 기본 구성 요소 인 그릇, 드라이브 유닛 및 컨트롤러 를 파악 하는 것이 중요합니다. 그릇 은 부분 을 효과적으로 안내 하고 방향 을 정하는 트랙 을 가진 용기 로 작용 합니다.드라이브 단위는 진동을 발생, 컨트롤러는 이러한 진동의 주파수와 진폭을 조절합니다.

단계 2: 부품 특성 결정

크기, 모양, 재료, 무게 와 같은 다른 부품 특성 들 을 고려 한다. 불규칙 한 모양 의 부품 들 은 정확 한 방향 을 위해 특정 설계 고려 가 필요 할 수 있다.각기 다른 재료 의 마찰 계수 와 진동 에 반응 하는 방법 을 고려 하라이것은 부분의 움직임과 정렬에 영향을 미치기 때문입니다.

단계 3: 그릇 기하학적 선택

올바른 그릇 기하학적 선택은 최적의 성능에 필수적입니다. 그릇과 부품 사이의 적절한 정렬을 보장하여 원활하고 일관성 있는 흐름을 허용합니다.적절한 트랙 구성을 결정, 기울기 각도 및 크기는 혼잡을 방지하고 효율적인 먹이를 보장합니다.

단계 4: 기본 단위 설계

기본 단위는 진동을 생성하는 것에 책임이 전자 자기 스핀 들을 안고 있습니다. 응용 프로그램의 특정 요구 사항에 따라 적절한 드라이브 단위 유형을 선택, 예를 들어 반 파동, 풀 파동,또한, 안정적이고 신뢰할 수 있는 진동을 보장하는 코일에 의해 행사되는 힘을 균형 잡는 스프링 시스템을 선택하십시오.

단계 5: 시행 통제

진동의 주파수와 진폭을 조절하는 제어 시스템을 구현하십시오. 제어 시스템은 다른 부품과 공급 요구 사항을 수용 할 수 있도록 변동 설정이 있어야합니다.피드백 메커니즘 통합을 고려, 예를 들어 센서 또는 모니터링 시스템, 실시간 조정을 가능하게 합니다.

단계 6: 테스트 및 최적화

원하는 사양에 맞게 피더의 성능을 철저히 테스트합니다. 최적의 공급을 달성하기 위해 진동 설정 및 트랙 기하학 등 다양한 매개 변수를 정렬하십시오.또한 잠재적인 문제를 파악하고 해결하기 위해 다양한 부하와 조건에서 스트레스 테스트를 수행하는 것이 중요합니다..

결론적으로, 진동용 그릇 공급 장치의 설계는 부품 특성을 이해하고, 적절한 그릇 기하학을 선택하고, 기본 단위를 설계하고, 컨트롤을 구현하고,그리고 철저한 테스트와 최적화를 수행지속적인 모니터링과 유지보수는 장기적인 성능을 보장하고 다양한 애플리케이션의 특정 요구를 충족시키기 위해 필수적입니다.

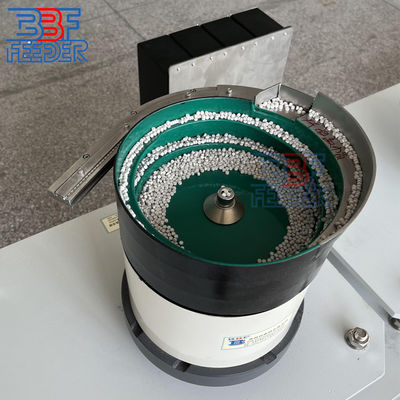

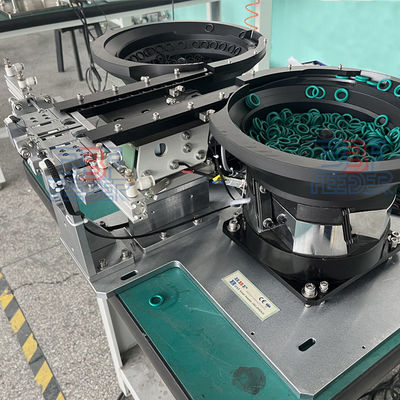

4 더 많은 사진:
